Fark Basınç Sensörü Nedir? HVAC ve Medikal Uygulamalarda Nasıl Kullanılır?

Fark basınç sensörü (diferansiyel basınç sensörü), iki ölçüm noktası arasındaki basınç farkını Pascal (Pa) cinsinden ölçen bir cihazdır. Mutlak basıncı değil, iki port arasındaki farkı algıladığı için havalandırma kanallarındaki hava akışını, filtrelerin ne kadar kirlendiğini veya bir odanın komşu alanlara göre basıncını izlemek için kullanılır. “Fark basınç sensörü nasıl çalışır” ya da “filtre kirliliği nasıl ölçülür” sorularına yanıt arayan mühendisler için bu sensörler, HVAC sistemlerinden solunum cihazlarına kadar pek çok tasarımın temel parçasıdır. Özellikle düşük basınç aralıklarında (birkaç yüz Pa) hassas ve kararlı ölçüm, enerji verimliliği ve güvenlik açısından belirleyicidir.

Fark Basınç Sensörlerinin Çalışma Prensibi

Piyasadaki fark basınç sensörlerinin çoğu membran (diyafram) prensibiyle çalışır: iki basınç odasını ayıran esnek bir membranın sehimi ölçülür. Bu yapı yüksek basınçlarda iyi sonuç verse de çok düşük basınçlarda hassasiyet azalır ve membran zamanla yorulduğu için sıfır noktası kayabilir; bu yüzden periyodik kalibrasyon gerekebilir.

Sensirion’un SDP serisi ise termal akış (flow-through) prensibini kullanır. İki port arasındaki basınç farkı, sensörün içinden çok küçük bir gaz akışı geçirir. CMOSens® çip üzerindeki mikro ısıtıcı ve iki sıcaklık sensörü bu akışı ölçer; sonuç, fabrikada kalibre edilmiş ve sıcaklık kompanzasyonu yapılmış bir basınç değerine dönüştürülür. Hareketli parça olmadığı için sıfır noktası kayması yoktur ve en yüksek hassasiyet, tam da HVAC uygulamalarının ihtiyaç duyduğu düşük basınç aralığında elde edilir. Çıkış modele göre dijital (I²C) veya analog (0,25–4,0 V) olabilir.

Hangi Alanlarda Kullanılır?

Fark basınç sensörleri, hava veya gaz akışının kontrol edildiği hemen her sistemde yer alır:

• VAV ve Havalandırma Sistemleri: Değişken hava debili (VAV) kutularda kanal içindeki basınç farkından hava debisi hesaplanır ve damperler buna göre ayarlanır.
• Filtre Kirlilik İzleme: Filtrenin iki tarafı arasındaki basınç düşümü arttıkça filtre tıkanıyor demektir. Sensör, filtrenin “takvime göre” değil gerçek ihtiyaca göre değiştirilmesini sağlar.
• Temiz Oda ve Hastane Odaları: Ameliyathane, izolasyon odası veya temiz odalarda komşu alanlara göre pozitif ya da negatif basınç korunmalıdır; fark basınç sensörü bu dengeyi sürekli izler.
• Fan ve Brülör Kontrolü: Fan performansının ve yanma havasının doğrulanmasında basınç farkı ölçümü kullanılır.
• Medikal Cihazlar: CPAP ve uyku apnesi cihazları ile solunum ekipmanlarında akış ve basınç kontrolü için düşük aralıklı, hızlı tepki veren sensörler tercih edilir.
• Isı Geri Kazanım Üniteleri: Eşanjör ve fan hatlarındaki basınç farkı, cihazın verimli çalışıp çalışmadığını gösterir.

Neden Fark Basınç Sensörüne İhtiyaç Duyulur?

Havalandırma ve iklimlendirme sistemlerinde hava debisi doğrudan görülemez; ancak basınç farkı üzerinden güvenilir biçimde hesaplanabilir. Basınç farkı ölçülmeyen bir sistemde fanlar gereğinden fazla çalışır, kirli filtreler fark edilmez ve hijyen gerektiren alanlarda basınç dengesi bozulabilir. Doğru seçilmiş bir fark basınç sensörü; enerji tüketimini ihtiyaca göre ayarlamayı, bakımı zamanında yapmayı ve yönetmeliklerin gerektirdiği basınç koşullarını kayıt altına almayı sağlar. “Filtre basınç farkı kaç Pa olmalı” veya “VAV sistemi nasıl çalışır” gibi sorular, aslında doğru ölçümün ne kadar önemli olduğunu gösteriyor.

Çözüm: Sensirion SDP810 ve SDP1000/SDP2000 Fark Basınç Sensörleri

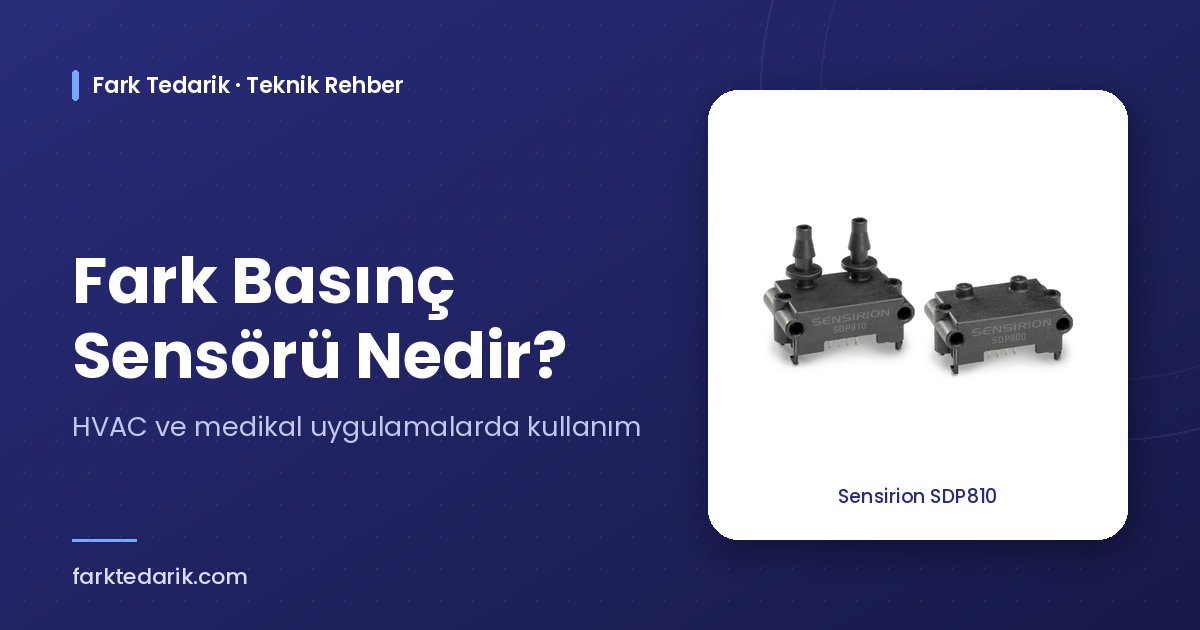

Dijital çıkış gereken tasarımlar için Sensirion SDP810-500Pa, ±500 Pa ölçüm aralığı, okumanın %3’ü doğruluk ve 0,1 Pa sıfır noktası doğruluğu sunar. I²C arayüzü ve 2,7–5,5 V besleme aralığı sayesinde mikrodenetleyicilere doğrudan bağlanır; tüp bağlantılı gövdesi kanal ve filtre uygulamalarında montajı kolaylaştırır. Hava ve N₂ için kalibre edilmiştir.

Analog sinyal kullanan kontrol kartlarında ise SDP1000/SDP2000 serisi öne çıkar. SDP2000-L 0–3.500 Pa aralığında doğrusal 0,25–4,0 V çıkış verirken, SDP2000-R ve 0–500 Pa aralıklı SDP1000-R karekök çıkarılmış çıkış sunar. Karekök karakteristiği, orifis veya venturi ile yapılan debi ölçümlerinde akışla orantılı sinyal verdiği için ek hesaplamayı azaltır. Bu modeller ofset ve histerezis içermez ve montaj yönüne duyarsızdır.

Bu sensörleri Türkiye’de Fark Tedarik üzerinden temin edebilirsiniz:

Tüm modelleri Fark Basınç Sensörleri kategorimizde karşılaştırabilir, ihtiyacınıza uygun aralığı ve çıkış tipini seçebilirsiniz.

Ek Avantajlar ve Kullanım Önerileri

Yeni bir projeye başlamadan önce sensörü gerçek koşullarda denemek isterseniz Evaluation Kit EK-P5 işinizi kolaylaştırır: kit, SDP810-500Pa sensörü ve USB adaptöründen oluşur; ölçümleri bilgisayarda izleyip Excel’e aktarabilirsiniz, mikrodenetleyici programlamanız gerekmez. Montajda, termal akış prensibi nedeniyle sensöre giden hortumların mümkün olduğunca kısa ve aynı uzunlukta tutulması önerilir; uzun ve ince hortumlar ölçüme etki edebilir.

Fark basınç ölçümünü partikül sensörü ve CO2 sensörü verileriyle birleştirerek hem filtre durumunu hem de iç hava kalitesini tek sistemde izleyebilirsiniz. Projenize uygun modeli birlikte seçmek için Fark Tedarik ekibiyle iletişime geçin: https://farktedarik.com/iletisim/.
