TDA8932BT, NXP Semiconductors tarafından üretilen, yüksek verimli Class-D ses güç amplifikatörü entegresidir.

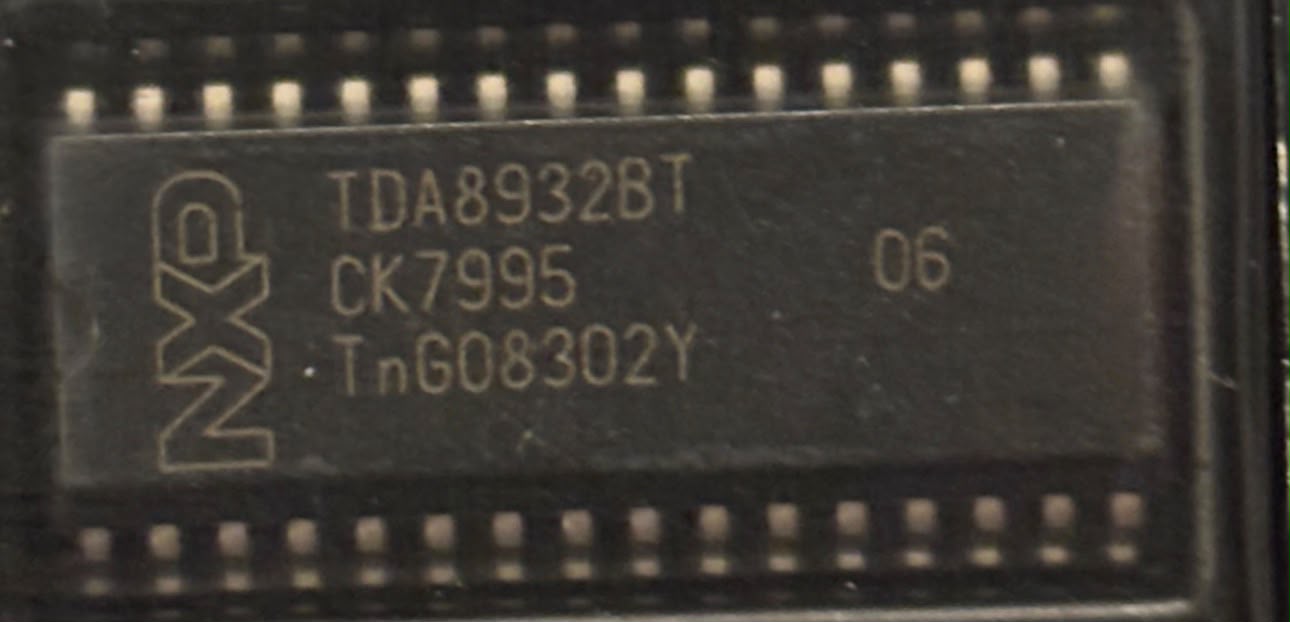

TDA8932BT SMD Class-D Ses Amplifikatörü

TDA8932BT, NXP Semiconductors tarafından geliştirilen, yüksek verimli Class-D stereo/mono ses güç amplifikatörü entegresidir. SMD (Surface Mount Device) yapısındaki 32 pinli SO32 kılıf içerisinde sunulan TDA8932BT, kompakt elektronik cihazlarda yüksek ses çıkış gücü elde etmek için tasarlanmıştır.

Entegre; stereo iki kanal olarak kullanılabildiği gibi, daha yüksek tek kanal güç elde etmek amacıyla mono BTL (Bridge-Tied Load) konfigürasyonunda da çalıştırılabilir. NXP’nin uygulama dokümanlarında özellikle düz ekran televizyonlar, monitörler, multimedya sistemleri, docking station ve kablosuz hoparlörler için kullanıldığı belirtilmektedir.

Temel Özellikleri

NXP’nin kataloğuna göre 22 V besleme ve 4 Ω yükte kanal başına tipik sürekli çıkış yaklaşık 15,3 W RMS; 29 V beslemede kısa süreli çıkış yaklaşık 26,5 W seviyesine ulaşabilir. Mono BTL kullanımında 22 V ve 8 Ω yükte yaklaşık 32,1 W RMS, kısa süreli olarak ise 29 V beslemede yaklaşık 55 W çıkış belirtilmektedir.

Class-D Teknolojisi

TDA8932BT’nin en önemli özelliklerinden biri Class-D amplifikatör mimarisidir.

Class-D amplifikatörlerde güç transistörleri anahtarlama prensibiyle çalıştığından, klasik Class-AB amplifikatörlere kıyasla güç kaybı ve ısı üretimi önemli ölçüde azaltılabilir.

Bu nedenle TDA8932BT;

• Küçük PCB’lerde,
• Kompakt ses sistemlerinde,
• Havalandırma alanının sınırlı olduğu cihazlarda,
• Düşük güç tüketiminin önemli olduğu ürünlerde

kullanılmaya uygundur.

NXP’nin referans tasarımında TDA8932BT ile 2 × 15 W RMS stereo çıkışın harici soğutucu olmadan elde edilebildiği belirtilmektedir; bununla birlikte gerçek termal performans PCB tasarımına, besleme gerilimine, hoparlör empedansına ve çalışma koşullarına bağlıdır.

Stereo veya Mono Kullanım

TDA8932BT iki farklı temel çalışma şekline sahiptir.

Stereo kullanım

İki bağımsız ses kanalı oluşturulur:

Sol kanal → Hoparlör
Sağ kanal → Hoparlör

Bu yapı özellikle TV, monitör, docking station ve stereo hoparlör uygulamalarında kullanılabilir.

Mono BTL kullanım

İki güç katı birlikte kullanılarak tek hoparlör kanalında daha yüksek çıkış gücü elde edilir.

Bu yapı özellikle subwoofer, tek kanallı hoparlör veya daha yüksek güç gerektiren kompakt ses uygulamalarında değerlendirilebilir.

NXP dokümanında cihazın stereo SE veya mono BTL konfigürasyonunda kullanılabileceği açıkça belirtilmektedir.

Koruma Özellikleri

TDA8932BT, ses sisteminin güvenilirliğini artırmak amacıyla çeşitli koruma fonksiyonlarına sahiptir.

Başlıca özellikler:

• Kısa devre koruması
• Aşırı sıcaklık koruması
• Aşırı akım koruması
• Mute fonksiyonu
• Depop özelliği
• Besleme gerilimiyle ilgili koruma mekanizmaları

Bu özellikler özellikle televizyon, monitör ve sürekli çalışan tüketici elektroniği ürünlerinde avantaj sağlar.

Nerelerde Kullanılır?

TDA8932BT’nin başlıca kullanım alanları şunlardır:

📺 Televizyonlar

• LCD TV
• LED TV
• Flat-panel TV
• TV ses kartları

🖥️ Monitörler

• LCD monitörler
• Multimedya monitörleri
• Dahili hoparlörlü ekranlar

🔊 Ses Sistemleri

• Kablosuz hoparlörler
• Aktif hoparlörler
• Soundbar benzeri kompakt sistemler
• Mini müzik sistemleri
• Ev ses sistemleri

💻 Multimedya Cihazları

• Docking station
• Bilgisayar çevre birimleri
• Multimedya sistemleri
• Kompakt eğlence sistemleri

NXP’nin kendi uygulama dokümanı TDA8932B ailesini özellikle Flat TV, flat-panel monitor, multimedia systems/docking stations, wireless speakers ve microsystems uygulamaları için göstermektedir.

SMD Kılıf Özelliği

TDA8932BT, 32 pinli SO32 (SOT287-1) SMD kılıfındadır. Gövde genişliği yaklaşık 7,5 mm’dir. NXP ayrıca aynı TDA8932B ailesinin termal olarak geliştirilmiş TDA8932BTW / HTSSOP32 versiyonunu da sunmuştur.

Bu nedenle satın alma veya PCB değişimi yapılırken TDA8932BT ile TDA8932BTW’nin kılıf ve PCB footprint farklılıklarına dikkat edilmelidir.

Ürünün Öne Çıkan Avantajları

TDA8932BT’nin öne çıkan noktaları:

• Yüksek verimli Class-D mimarisi
• 10–36 V geniş besleme aralığı
• Stereo veya mono BTL çalışma
• Yaklaşık 2 × 15 W sürekli stereo güç
• Mono kullanımda yaklaşık 32 W sürekli güç
• Kısa süreli yüksek çıkış gücü
• Diferansiyel ses girişleri
• Mute ve Depop fonksiyonları
• Kısa devre ve termal koruma
• Kompakt SMD yapı
• Harici büyük soğutucu ihtiyacını azaltan yüksek verimlilik

Ürün Özeti

TDA8932BT, kompakt elektronik cihazlarda yüksek verimli ses güçlendirmesi sağlamak için kullanılan NXP üretimi Class-D audio amplifier entegresidir.

Ürün: TDA8932BT
Üretici: NXP Semiconductors
Tip: Class-D Audio Power Amplifier
Kılıf: SO32 / SOT287-1
Montaj: SMD/SMT
Besleme: 10–36 V DC
Çıkış: 2 × 15 W RMS stereo / yaklaşık 32 W RMS mono BTL
Kullanım: TV, monitör, kablosuz hoparlör, multimedya sistemleri, docking station ve kompakt ses sistemleri.
