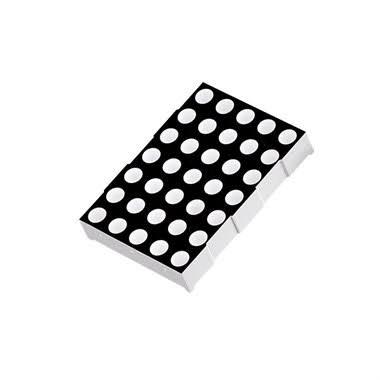

3mm 5×7 Kırmızı Dotmatrix
₺73,34 (KDV dahil)₺61,12 + KDV
Kargo sepette eklenir • 1–3 iş gününde kargoda
Stokta
3mm 5×7 Kırmızı Dotmatrix Modül Led.
Para Light A-3570SR, Para Light Electronics Co., Ltd. firmasının ürettiği 1.2 inç (yaklaşık 30 mm) boyutunda 5×7 dot matrix LED display modelidir. Bu ürün, karakter ve sembol gösterimi için kullanılan klasik bir tek renkli LED matrisidir.
Ürün Tanımı
- Model: A-3570SR
- Tip: 5×7 Dot Matrix LED Display (5 sütun × 7 satır)
- Boyut: 1.2 inch (1.2″ / yaklaşık 30.5 mm yüksekliğinde görünüm alanı)
- Konfigürasyon: Common Anode (Ortak Anot) — A serisi modeller genellikle Common Anode’dur.
- Renk: Hyper Red (Süper Kırmızı / Hiper Kırmızı)
- Uygulamalar: Kontrol panelleri, asansör göstergeleri, ev aletleri, enerji sayaçları, tıbbi cihazlar, sayısal ve alfanümerik gösterimler gibi alanlarda sıkça kullanılır.
- Paket: Standart 14-pin DIP tipi (through-hole montaj).
Bu model, 3570 serisinin bir parçasıdır ve farklı renk varyantları da bulunur (örneğin A-3570E Super Red, A-3570G Yellow Green vb.).
Teknik Özellikler (Tipik Değerler)
Aşağıdaki değerler üretici kataloğuna ve referans verilere göre derlenmiştir (IF = 10 mA koşullarında):
| Parametre | Değer | Açıklama |
|---|---|---|
| Emitted Color | Hyper Red | Süper Kırmızı |
| Wavelength (λd) | 640 nm | Dominant dalga boyu |
| Luminous Intensity (Iv) | 12 mcd / segment (typ.) | Tipik parlaklık (10 mA’da) |
| Forward Voltage (VF) | Typ. 1.9 V / Max. 2.3 V | 20 mA’da ölçülür |
| Forward Current (IF) | 10 mA (typ. per segment) | Önerilen çalışma akımı |
| Chip Material | GaAlAs (veya benzeri) | Hiper kırmızı için kullanılan malzeme |
| Pin Sayısı | 14 pin | Standart DIP paketi |
| Görünüm Alanı | 1.2 inch 5×7 matris | Her bir nokta (dot) yaklaşık 2.5–3 mm civarı |
| Lens Tipi | Diffused (dağıtıcı) | Daha geniş görüş açısı sağlar |
Notlar:
- Common Anode yapısı sayesinde sütunlar (kolonlar) ortak pozitif uçtan beslenir, satırlar (row) ise ayrı ayrı sürülebilir.
- Parlaklık değeri bazı eski datasheet’lerde farklı olabilir (bazı varyantlarda 8 mcd civarı görülür), ancak güncel Para Light kataloğunda A-3570SR için 12 mcd olarak belirtilir.
- Mutlak maksimum değerler (Absolute Maximum Ratings): Genellikle VF max ~2.5–3V, IF max 20–25 mA/segment, çalışma sıcaklığı -40°C ~ +85°C aralığındadır (tam datasheet’e göre değişir).
Pin Konfigürasyonu
Standart 5×7 dot matrix pinout’una sahiptir:
- Ortak anot pinleri genellikle belirli pinlerde gruplanır.
- Satır ve sütun pinleri datasheet’teki şemaya göre bağlanır (genellikle pin 1’den başlayarak A–G ve DP benzeri etiketleme olmaz, doğrudan matris bağlantısıdır).
Tam pinout, boyut çizimleri ve detaylı elektro-optik grafikler için Para Light’ın resmi 3570 serisi datasheet’ini (C/A-3570X serisi) indirmenizi öneririm. Üretici sitesi (para.com.tw) veya distribütörlerden (DigChip, Digi-Key vb.) ulaşabilirsiniz.
Bu model, dayanıklı, düşük maliyetli ve geniş görüş açılı bir dot matrix LED’dir. Daha eski üretimlerde “Super Red” olarak da geçebilir, ancak A-3570SR spesifik olarak Hyper Red (640 nm) versiyonudur ve daha yüksek parlaklık sunar.
